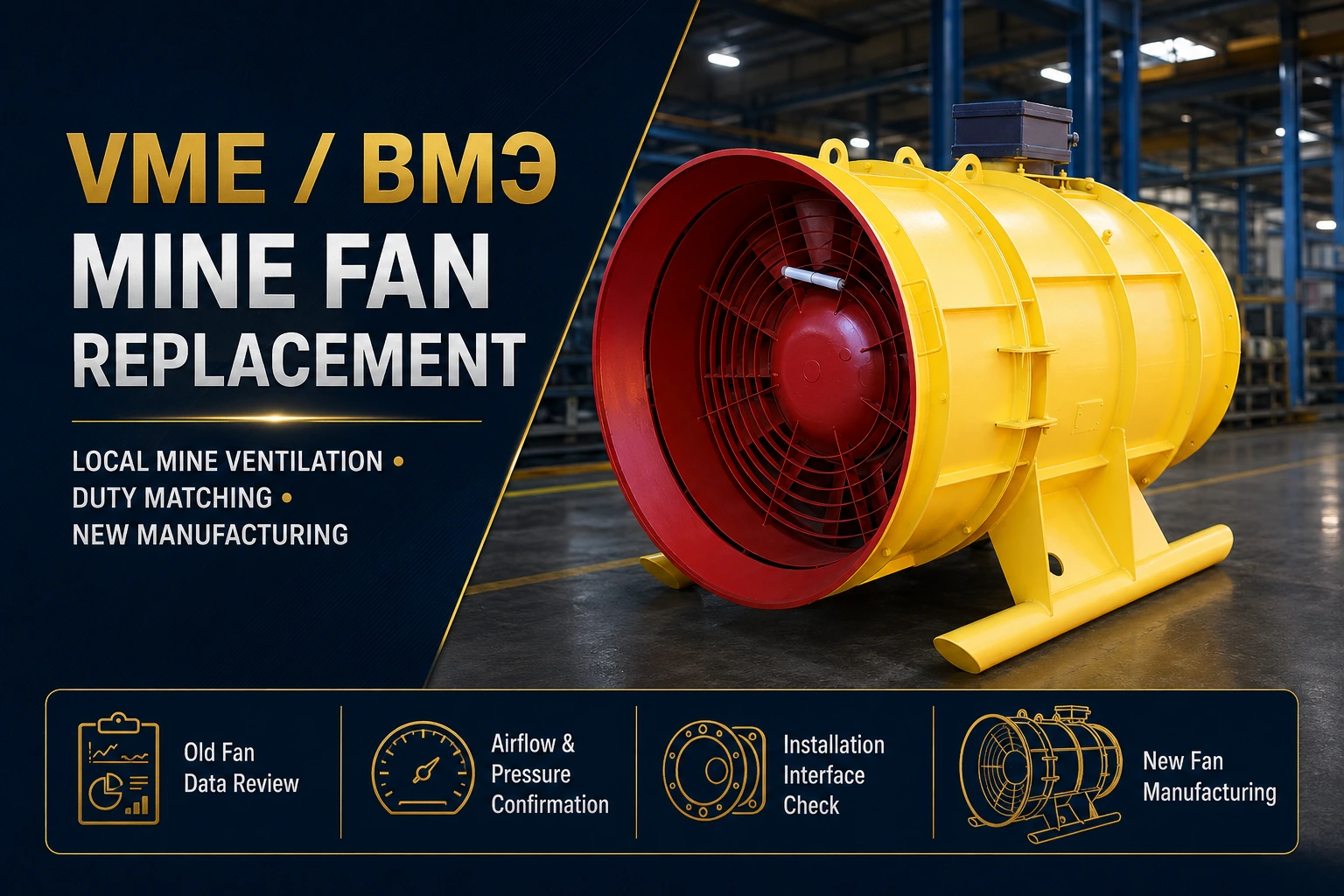

Halen Hizmette Olan Eski VME / ВМЭ Ekipmanları İçin
Eski maden havalandırma ekipmanını onaylanmış çalışma göreviyle değiştirin.
Birçok maden, yüklenici ve bakım departmanı, Sovyet-dönemi VME / ВМЭ yerel havalandırma fanlarını çalıştırmaya devam ediyor. Orijinal üretici mevcut olmayabilir, çizimler eksik olabilir ve yedek parça temini zor olabilir. Qiyue mevcut eski-fan bilgilerini inceleyebilir, ancak son değiştirme seçimi yine de maden havalandırma sisteminin gerektirdiği gerçek hava akışı ve basıncın onaylanmasını gerektirir.
Değiştirme Prensibi
VME fanının değiştirilmesi bir isim plakası kopyası değil, bir mühendislik uyumudur.
Eski bir VME / ВМЭ tanımı yararlı bir başlangıç noktasıdır. Orijinal eksenel düzenlemeyi, nominal çapı, motor konumunu ve tipik kullanımı gösterebilir. Yeni üretilen bir fanın mevcut maden görevini, kanal direncini, havalandırma mesafesini veya kurulum arayüzünü karşılayacağını tek başına doğrulamaz.
Eski ekipman bilgileri
Model, isim plakası, fotoğraf, genel düzenleme çizimi, pervane çapı, motor gücü, hız ve geçmiş performans eğrisi.
Mevcut sistem görevi
Gerekli hava akışı, statik veya toplam basınç, havalandırma kanalı verileri, direnç, hava sıcaklığı, maden ortamı ve çalışma süresi.
Yeni fan yapılandırması
Fan çapı, pervane yönü, motor, elektrik kaynağı, montaj tabanı, flanş, kanal bağlantısı, güvenlik konfigürasyonu ve proje dokümantasyonu.
Değiştirme İş Akışı
Eski bir VME / ВМЭ fanından yeni üretilmiş bir yedek parçaya kadar
01 · Tarihi Hayran
Eski birimi tanımlayın
VME / ВМЭ modelini, eski isim plakasını, fotoğrafı, çizimleri, motor verilerini ve mevcut fan eğrisini inceleyin.
02 · İşletme Görevi
Hava akışını + basıncı doğrulayın
Gerekli hava akışını ve basıncı gerçek havalandırma yolu, kanal ve direnç durumuyla eşleştirin.
03 · Kurulum
Arayüzleri kontrol edin
Fan çapını, tabanını, flanşını, kanal bağlantısını, motor konumunu, dönüş yönünü ve elektrik gereksinimlerini doğrulayın.
04 · Yeni İmalat
Değiştirmeyi oluşturun
Onaylanmış eksenel fan konfigürasyonunu üretin ve gerekli çizimleri, eğrileri ve proje belgelerini koordine edin.
Fan + Kanal Mühendisliği
Düşük hava akışı, otomatik olarak VME yedek fanının daha büyük olması gerektiği anlamına gelmez.
Kanala-bağlı bir yerel havalandırma sistemi için fan kapasitesi ve kanalın durumu birlikte incelenmelidir. Yüksek direnç, sızıntı, bükülmeler, kısıtlı bölümler veya hasarlı bağlantılar çalışma yüzeyine ulaşan hava akışını azaltabilir.
01
Kanal Çapı ve Havalandırma Mesafesi
Gerekli fan basıncını kontrol etmeden önce gerçek kanal çapını, toplam uzunluğu, kıvrımları ve kesit değişikliklerini doğrulayın.
02
Sızıntı, Bükülmeler ve Hasarlı Bağlantılar
Sistem kaybını artırabilecek kanal bağlantılarını, hasarlı bölümleri, çökmüş alanları, keskin kıvrımları ve gözle görülür sızıntıları inceleyin.
03
Gerçekte Verilen Hava Akışı
Ölçümlerin mümkün olduğu durumlarda, fan-kapasitesi sorunlarını kanal-sistemi kayıplarından ayırmak için fan-çıkış hava akışını çalışan-yüz hava akışıyla karşılaştırın.
Değiştirme ipucu:eski fan isim plakasını, mevcut olduğunda kanal çapı, toplam kanal uzunluğu, havalandırma düzeni ve mevcut hava akışı kayıtları ile birlikte gönderin.
Son Seçim İçin Gerekli Bilgiler
VME / ВМЭ değiştirme talebi için ne gönderilmeli?
Görev ve kurulum bilgileri ne kadar eksiksiz olursa, değiştirme yönü o kadar hızlı kontrol edilebilir. Eski belgeler değerli referanslardır ancak gerekli hava akışı ve basıncın yerini almazlar.
Faydalı eski{0}hayran referansları
VME / ВМЭ modeli
İsim plakası fotoğrafı
Hayran fotoğrafı veya GA çizimi
Önceki eğri veya veri sayfası
İsim plakası fotoğrafı
Hayran fotoğrafı veya GA çizimi
Önceki eğri veya veri sayfası
Gerekli görev verileri
Gerekli hava akışı
Statik veya toplam basınç
Havalandırma mesafesi / kanal verileri
Çalışma sıcaklığı
Statik veya toplam basınç
Havalandırma mesafesi / kanal verileri
Çalışma sıcaklığı
Motor ve elektrik verileri
Motor gücü
Hız / RPM
Gerilim ve frekans
Koruma veya Ex gereksinimi
Hız / RPM
Gerilim ve frekans
Koruma veya Ex gereksinimi
Kurulum koşulları
Fan yönü
Taban ve bağlantı boyutu
Madenin yeri ve miktarı
Gerekli proje belgeleri
Taban ve bağlantı boyutu
Madenin yeri ve miktarı
Gerekli proje belgeleri
Maden Havalandırma Konfigürasyonunun İncelenmesi
Değiştirme incelemesi fan çapından daha fazlasını içerir.
Hava akışı ve basınç
Yeni aksiyal fanın, kanal direnci ve maden havalandırma koşulları dikkate alındıktan sonra gerekli çalışma noktasını karşılaması gerekir.
Mekanik arayüz
Fan çapı, flanş, geçiş kanalı, destek tabanı, motor konumu ve bakım erişiminin kurulum planına uygun olması gerekir.
Güvenlik ve proje ayrıntıları
Motor koruması, gerektiğinde patlamaya- dayanıklı konfigürasyon, voltaj, frekans, kablo girişi ve geçerli proje belgeleri ayrı ayrı incelenir.
İlgili Maden Havalandırma Kaynakları
Değişim incelemesinden maden fanı seçimi ve dokümantasyonuna kadar devam edin.
Sistem İncelemesi
Yeraltı Maden Havalandırma Sistemi
Madenin hava akışı, direnci, havalandırma yolu ve kurulumunun incelenmesi.
Ürün Yönü
FBD Yerel Maden Havalandırma Fanı
Görev sonrası olası bir yerel-hayran yönlendirmesi ve proje gereksinimleri onaylandı.
Proje Dokümanları
Teknik Dokümantasyon Paketi
Performans eğrileri, GA çizimleri, motor verileri ve nihai proje kayıtları.
Sıkça Sorulan Sorular
VME / ВМЭ değiştirme soruları
Bir VME / ВМЭ fanını yalnızca eski model numarasıyla değiştirebilir misiniz?
Eski model ön tespit için kullanışlıdır ancak nihai seçim için yeterli değildir. Gerekli hava akışı ve basınç, mevcut kurulum ve havalandırma koşullarıyla doğrulanmalıdır.
Peki ya yalnızca eski bir çizim, eğri veya motor verisi mevcutsa?
Bu belgeler mühendislik incelemesi için faydalıdır. Değiştirme yönünü onaylamadan önce bunları gerekli hava akışı, basınç, kanal durumu ve kurulum arayüzü ile karşılaştıracağız.
Qiyue, farklı bir güncel modelle yedek parça üretebilir mi?
Evet. Nihai Qiyue modeli, onaylanmış görev, motor, mekanik arayüz ve proje gereksinimlerine uyması gerektiğinde tarihi VME / ВМЭ tanımından farklı olabilir.
Bu değiştirme projesi için EAEU belgeleri tartışılabilir mi?
Qiyue, listelenen endüstriyel fan modelleri için kayıtlı bir EAEU Uygunluk Beyanı'na sahiptir. Tam model kapsamı ve projeye-özel belge gereksinimleri, sevkiyattan önce onaylanmalıdır.
Değiştirme İncelemesini Başlatın
Eski VME / ВМЭ bilgilerini gerekli çalışma göreviyle birlikte gönderin.
Lütfen uygulamayı, gerekli hava akışını, basıncı, eski fan modelini veya çizimini, motor verilerini, voltajı, kanal bilgilerini, miktarını ve varış yerini ekleyin. Qiyue, uygun bir maden havalandırmasının değiştirilmesi yönünü inceleyecek.
