Bir Bakışta Fan Seçimi
Altı Giriş Fan Görevini Tanımlar
Güvenilir bir pnömatik taşıma fanı seçimi, malzeme verilerinden son hava akışı ve basınç çalışma noktasına kadar tanımlanmış bir mühendislik sırasını takip eder.
01
Malzeme
Yığın yoğunluğu, parçacık boyutu, nem, aşındırıcılık, sıcaklık ve akışkanlık.
02
Taşıma Kapasitesi
Gerekli malzeme akış hızını ve çalışmanın sürekli mi, aralıklı mı yoksa toplu mu olduğunu doğrulayın.
03
Boru Hattı Geometrisi
Boru çapı, güzergah uzunluğu, dikey kaldırma kuvveti, dirsekler ve ekipmanlar sistemin direnç yolunu tanımlar.
04
Gerekli Hava Akışı
Taşıma hızı ve borunun{0}kesit alanı gerekli hava akışını sağlar.
05
Sistem Direnci
Boru hattını, dirsekleri, dikey kaldırmayı, ayırıcıları, filtreleri ve proses{0}ekipmanı kayıplarını dahil edin.
06
Çalışma Noktası
Son seçimden önce gerekli hava akışını ve basıncı fan performans eğrisinde eşleştirin.

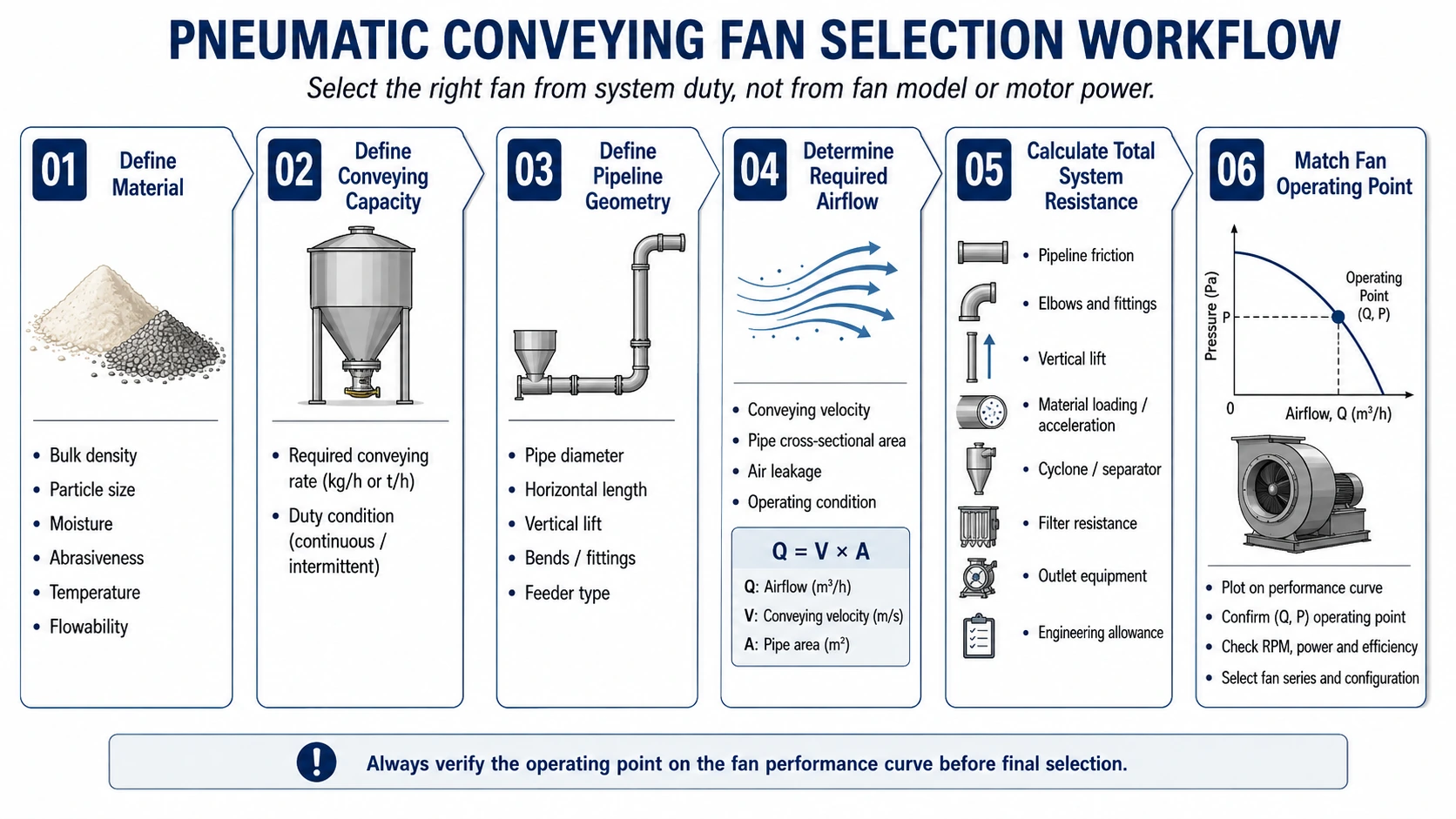

Pnömatik Taşıma Fanı Seçimi İş Akışı
Fanı, fan modeline veya motor gücüne göre değil, sistem görevine göre seçin.
Doğru fan seçimi, gerekli hava debisi ve basınç çalışma noktasından başlar.
Adım 01–02
Malzeme ve Taşıma Kapasitesi ile Başlayın
Taşınan malzeme, hava akışı ihtiyacını, aşınma riskini ve uygun fan düzenini doğrudan etkiler. İnce tozlar, kaba granüller, aşındırıcı parçacıklar ve nemli veya yapışkan malzemeler aynı pnömatik taşıma hattında çok farklı davranabilir.
Yığın yoğunluğu
Parçacık boyutu
Nem
Aşındırıcılık
Sıcaklık
Akışkanlık
Taşıma kapasitesi, aşağıdaki gibi açık bir mühendislik biriminde tanımlanmalıdır:kg/saat, t/hveyalb/saat. Ayrıca sistemin sürekli mi, aralıklı mı yoksa gruplar halinde mi çalıştığını doğrulayın.
Bu Neden Önemli?
Bir fanı seçmek için taşıma kapasitesi tek başına yeterli değildir. Aynı malzeme akış hızı, boru çapı, taşıma mesafesi, malzeme özellikleri veya sistem düzeni değiştiğinde çok farklı hava akışı ve basınç gerektirebilir.
Adım 03
Komple Boru Hattı Geometrisini Tanımlayın
Sistem direnci, taşıma yolunun tamamına bağlıdır. Kısa düz bir boru hattı, aynı hava akışına sahip ancak birden fazla dirsek, dikey kaldırma tertibatı, ayırma ekipmanı ve filtreye sahip bir sistemden çok daha az basınç gerektirebilir.
● Borunun iç çapı
● Toplam yatay boru hattı uzunluğu
● Dikey taşıma yüksekliği
● Dirsek sayısı
● Mevcut olduğunda dirsek yarıçapı
● Besleyici türü
● Siklon veya ayırıcı
● Filtre veya toz toplayıcı
● Son boşaltma ekipmanı
● Damperler, valfler veya diğer kısıtlamalar
Malzeme Beslemesi
→
Boru hattı
→
Dirsekler
→
Dikey Kaldırma
→
Ayırıcı
→
Filtre
Adım 04
Gerekli Hava Akışını Belirleyin
Q = V × A
Q= Hava Akışı
V= Taşıma hızı
A= Borunun iç-kesit alanı
Bu denklem hız ve hava akışı arasındaki ilişkiyi kurar. Her malzeme için doğru taşıma hızını tanımlamaz. Parçacık boyutu, yoğunluk, yükleme, nem, boru yönü ve birikme riski de dikkate alınmalıdır.
Adım 05
Toplam Sistem Direncini Hesaplayın
Boru hattı sürtünmesi
Dirsekler ve bağlantı parçaları
Dikey kaldırma
Malzeme ivmesi
Siklon / ayırıcı
Filtre direnci
Çıkış ekipmanı
Mühendislik ödeneği
Fan basıncı gereksinimi, izole edilmiş bir kanal veya ekipman basınç değerini değil, gerekli hava akışındaki tüm sistem direncini- temsil etmelidir.
Statik Basınç ve Toplam Basınç →Adım 06
Fan Çalışma Noktasını Eşleştirin
Önemli seçim noktası maksimum hava akışı veya maksimum basınç değildir. Fan, gerçek çalışma koşulu altında gerekli sistem basıncında gerekli hava akışını sağlamalıdır.
Hava Akışı + Basınç=Fan Seçim Noktası
✓ Fan modelini ve boyutunu onaylayın
✓ Çalışma hızını kontrol edin
✓ Verimliliği doğrulayın
✓ Mil gücünü ve motor gücünü kontrol edin
✓ Uygun işletme marjını onaylayın
Fan Performans Eğrisi Nasıl Okunur →Şuna göre seçme:
× Maksimum katalog hava akışı
× Yalnızca motor gücü
× Yalnızca fan modeli adı
× Tek başına boru çapı
Fan Montaj Konumu
Temiz-Hava Tarafı ve Malzeme-Yüklü Taraf
Proses düzenlemesi izin verdiğinde, fanın temiz veya filtrelenmiş havayı idare ettiği yere yerleştirilmesi pervane aşınmasını, birikmeyi ve bakım riskini azaltabilir.
✓ Tercih Edilen: Temiz-Hava Tarafı
Daha düşük pervane aşınması ve erozyon riski
Azaltılmış malzeme birikimi
Daha düşük bakım gereksinimi
Daha kararlı fan çalışması
! İnceleme Gerektiriyor: Malzeme-Yüklü Taraf
Pervane aşınması ve erozyonu
Malzeme birikmesi ve dengesizlik
Daha yüksek bakım sıklığı
Yanıcı-toz riski için ayrı inceleme
Pozitif-basınçlı sistemlerde fan, malzeme besleme noktasının yukarı yönünde nispeten temiz hava sağlayabilir. Negatif-basınçlı sistemlerde, fan genellikle ayırma ve filtreleme ekipmanının aşağısında bulunur, dolayısıyla ayırıcı ve filtre direncinin basınç hesaplamasına dahil edilmesi gerekir.
Komple Pnömatik Taşıma Hava Sistemini Anlayın →Yüksek-Basınçlı Fan Yönü

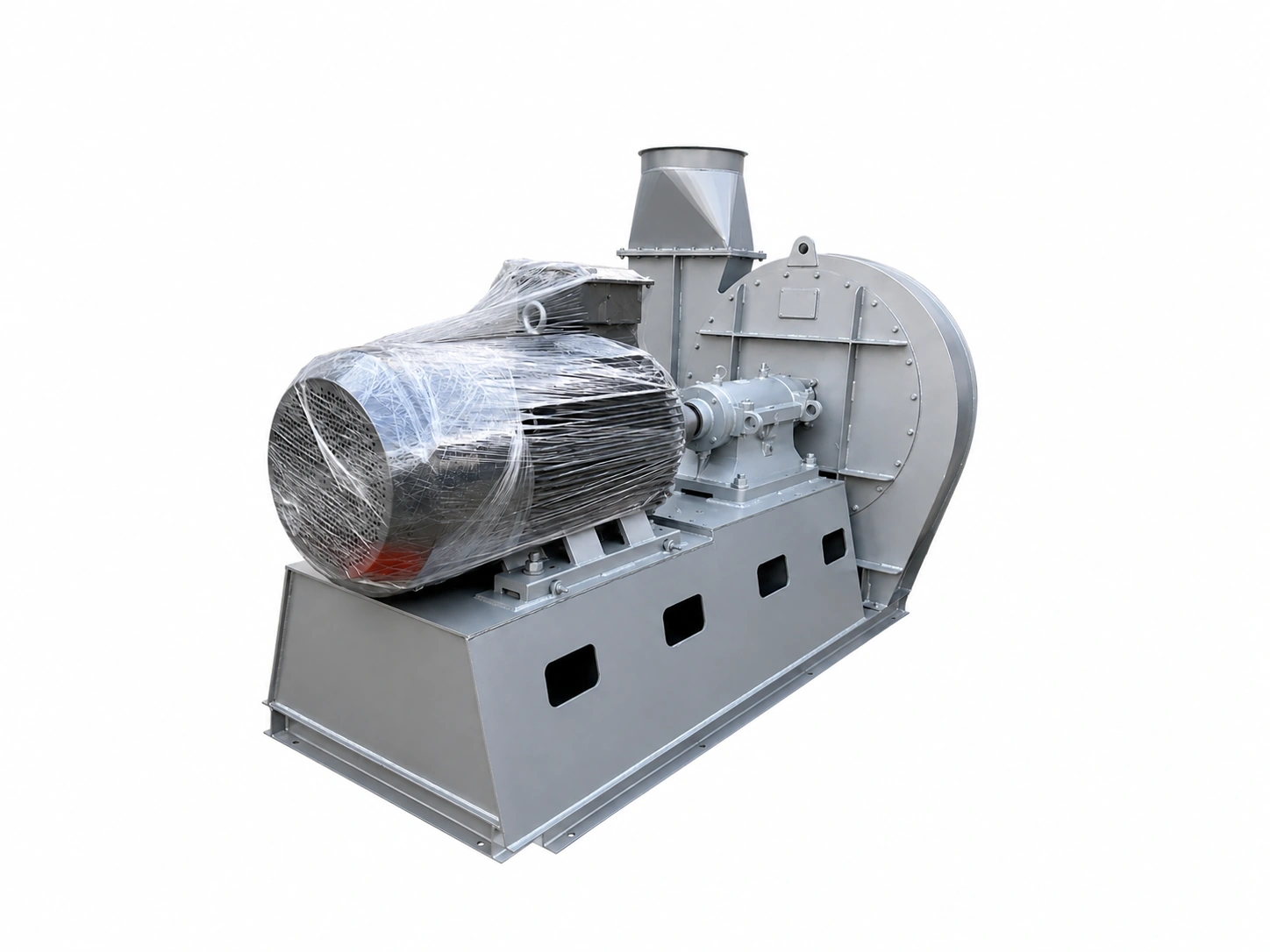

9-19 veya 9-26 Yüksek Basınçlı Santrifüj Fan?
Fan serisini ancak gerekli hava akışı ve basınç çalışma noktası oluşturulduktan sonra seçin.
Nihai seçim, yalnızca uygulama adından değil,-gerçek hava akışı ve basınç çalışma noktasından onaylanmalıdır.
Aerodinamik Seçimden Sonra
Mekanik Yapılandırmayı Onaylayın
01
Pervane / Malzeme
Aşınma, birikim ve orta uyumluluğu inceleyin.
02
Sürücü Düzenlemesi
Seçilen fana göre doğrudan, kayış veya kaplin düzenlemesini onaylayın.
03
Motor
Güç, voltaj, frekans, faz ve başlatma gerekliliklerini doğrulayın.
04
Döndürme ve Çıkış
Fan dönüşünü ve çıkış açısını kanal ve saha düzeniyle eşleştirin.
05
Temel ve Erişim
Rulmanlar, motor, tahrik ve pervane bakımı için yeterli alan bırakın.
Yaygın Pnömatik Taşıma Fanı Seçimi Hataları
×Fanın sadece boru çapından seçilmesi
×Basınçsız hava akışını seçme
×Ayırıcı veya filtre direncinin göz ardı edilmesi
×Motor gücünün çalışma noktasından önce seçilmesi
×Aşındırıcı malzemenin inceleme yapılmadan fandan geçmesine izin verilmesi
×Maksimum katalog performansından seçim yapma
RFQ Kontrol Listesi
Fan Seçimi İçin Gerekli Bilgiler
Sistem verileri ne kadar eksiksiz olursa, fanın çalışma noktası ve son konfigürasyonu o kadar doğru şekilde değerlendirilebilir.
Malzeme Verileri
• Malzeme adı
• Yığın yoğunluğu
• Parçacık boyutu
• Nem içeriği
• Aşındırıcılık
• Malzeme sıcaklığı
• Taşıma kapasitesi
Boru Hattı ve Sistem Verileri
• Boru çapı
• Yatay boru hattı uzunluğu
• Dikey kaldırma
• Dirsek sayısı
• Besleyici türü
• Siklon / ayırıcı
• Filtre / toz toplayıcı
• Biliniyorsa hava akışı ve basınç
Fan ve Elektrik Verileri
• Kurulum yeri
• Temiz veya malzeme-yüklü hava
• Gerilim / frekans / faz
• Miktar
• Döndürme
• Çıkış yönü
• Sürüş tercihi
• Sürekli / aralıklı çalışma
Sıkça Sorulan Sorular
Pnömatik Taşıma Fanı Seçimi SSS
Pnömatik taşıma için fanı nasıl boyutlandırabilirim?
Malzemeyi, taşıma kapasitesini, boru hattı geometrisini ve gerekli taşıma hızını tanımlayarak başlayın. Bunlar hava akışı gereksinimini belirler. Daha sonra tüm sistem direncini hesaplayın ve gerekli hava akışı ve basınç çalışma noktasından fanı seçin.
Pnömatik taşıma fanı hava akışı nasıl belirlenir?
Hava akışı, taşıma hızı ve boru kesit alanıyla-ilişkilidir. Temel ilişki Q=V × A'dır ancak doğru taşıma hızının malzeme ve proses koşullarına göre değerlendirilmesi gerekir.
Gerekli fan basıncını nasıl belirlerim?
Boru hattı sürtünmesi, dirsekler, dikey kaldırma, malzeme yükleme, siklon veya ayırıcı, filtre ve diğer proses ekipmanları da dahil olmak üzere tüm taşıma sistemi tarafından üretilen basınç kayıplarını ekleyin.
Fan malzeme ayırıcıdan önce mi sonra mı takılmalı?
Proses izin verdiğinde, pervanenin aşınmasını, birikmeyi ve bakım riskini azalttığı için fanın temiz veya filtrelenmiş havayı kullandığı yere yerleştirilmesi genellikle tercih edilir.
Toz veya granüller santrifüj fandan geçebilir mi?
Bazı sistemlerde teknik olarak mümkündür ancak doğrudan malzeme teması, parçacık özelliklerinin, aşınmanın, birikmenin, rotor dengesizliğinin ve güvenlik risklerinin dikkatli bir şekilde incelenmesini gerektirir. Pratik olduğunda temiz-hava-tarafında kurulum tercih edilir.
Ne zaman 9-19 veya 9-26 fanını düşünmeliyim?
Baskının baskın gereklilik olduğu 9-19 serisi incelenebilir. 9-26 serisi, daha büyük hava akışı gereksiniminin yanı sıra önemli basınç gerektiren daha ağır görevler için de değerlendirilebilir. Gerçek çalışma noktası nihai seçimi belirlemelidir.
Santrifüjlü bir fan, pozitif-deplasmanlı bir üfleyicinin yerini alabilir mi?
Her pnömatik taşıma sisteminde geçerli değildir. Santrifüj fanlar yalnızca kendi hava akışı ve basınç çalışma aralıkları dahilinde uygundur. Yoğun-fazlı veya çok yüksek-basınçlı taşıma, farklı türde havayla-hareket eden ekipman gerektirebilir.
Pnömatik taşıma fanı seçimi için hangi bilgileri göndermeliyim?
Malzeme özelliklerini, taşıma kapasitesini, boru çapını, yatay ve dikey mesafeleri, dirsek sayısını, ayırıcı ve filtre bilgilerini, varsa gerekli hava akışı ve basıncını, elektrik beslemesini ve mevcut proses veya boru hattı çizimini sağlayın.
