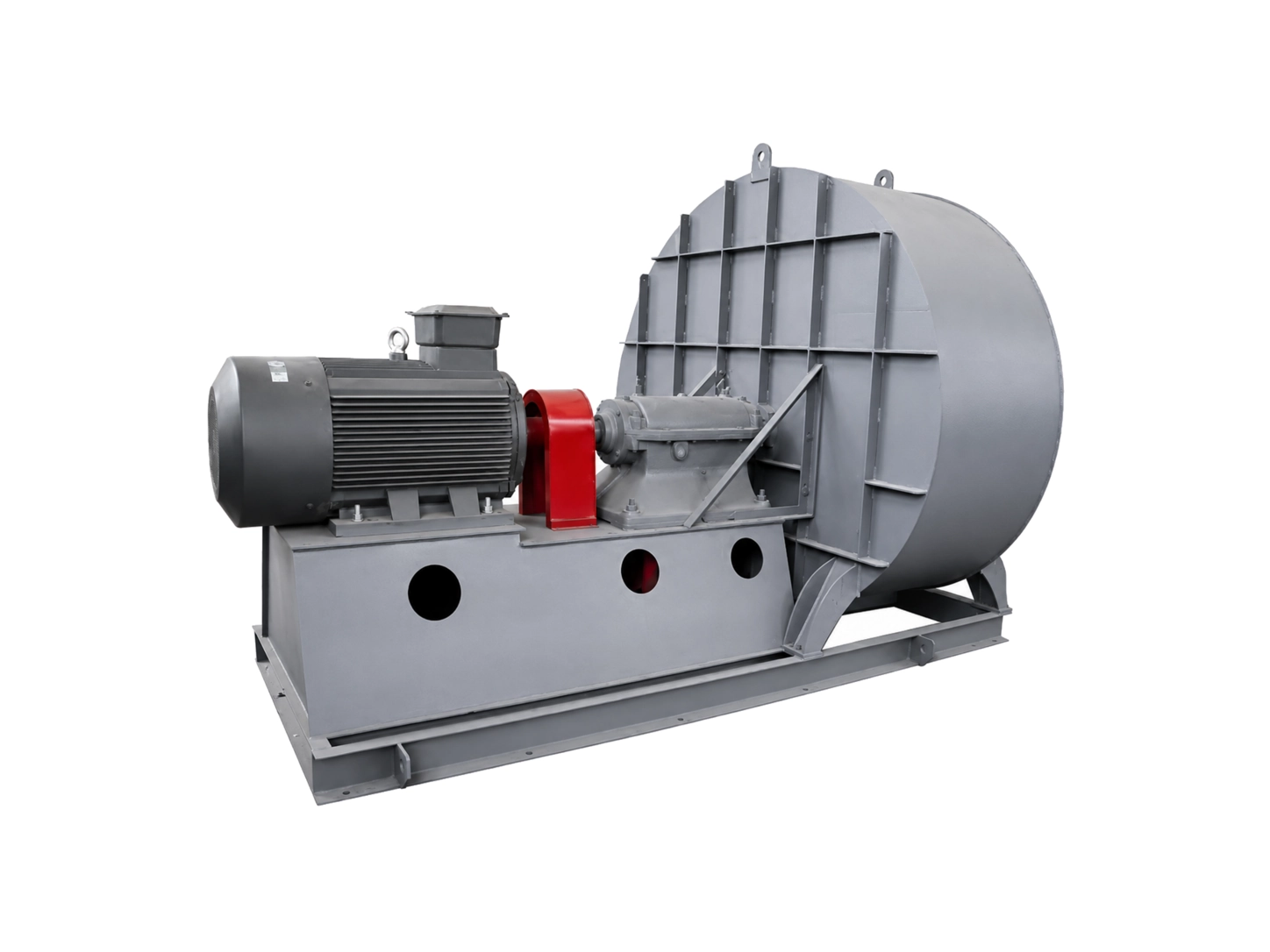

G/Y4-73 Kazan Santrifüj Cebri Çekişli ve İndüksiyonlu Çekiş Fanı
Kazanın cebri çekişi, indüklenmiş çekişi, baca gazı egzozu, toz giderme sistemleri ve endüstriyel kazan havalandırması için G/Y4-73 kazan santrifüj fanı. G4-73 kazan hava beslemesi için kullanılırken, Y4-73 toz giderme sonrası kazan baca gazı egzozu için kullanılır.
G/Y4-73 Kazan Santrifüj Fanı, kazan sistemi içindeki hava akış konumuna göre seçilir. G4-73, yanmayı destekleyen havayı sağlamak için temiz-hava tarafında çalışırken Y4-73, yanma sonrasında çekişin korunmasına yardımcı olmak için baca gazı tarafında çalışır.
Bu seri 2–670 t/h buhar kazanı sistemleri için uygundur. Fan, hava akışına, basınca, ortam sıcaklığına, toz durumuna, korozyon riskine ve saha kanal düzenine göre yapılandırılabilir. Korozyona karşı dayanıklılık istendiğinde 304 veya 316L gibi paslanmaz çelik malzemeler seçilebilir.
Seçim Hava Yolundan Başlar
Temiz Hava Tarafı
G4-73
Baca Gazı Tarafı
Y4-73
Sıcaklık
Hava 80 dereceden az veya eşit Baca gazı 250 dereceden az veya eşit
Model Aralığı
No.8D–No.28D
Fan Seçiminden Önce Kazan Sistemini Okuyun
Kazan dairesinde fan seçimi sadece model ismi meselesi değildir. İlk adım, fanın hava yolunda nereye monte edildiğini anlamaktır. Yanmadan önce takılan bir fan genellikle temiz havayı işler. Yanma sonrasında takılan bir fanın sıcaklık, toz, baca gazı direnci ve olası korozyonla başa çıkması gerekir.
Bu nedenle G4-73 ile Y4-73 aynı çalışma koşulu olarak değerlendirilmemelidir. Hava akışı ve basınç yakın görünse bile ortam durumu farklı malzeme, motor, rulman, kasa ve bakım gereksinimlerine yol açabilir.
Baca gazı uygulamalarında fan önüne toz giderme cihazı yerleştirilmelidir. Genel enerji santrali koşullarında, toz giderme verimliliğinin genellikle %85'ten az olmaması beklenir, bu da pervane aşınmasının ve gövde aşınmasının azaltılmasına yardımcı olur.
Kazan Hava Yolu Seçim Mantığı
Adım 01
Fan Konumunu Bulun
Fanın, yanma havası kazana girmeden önce mi, yoksa baca gazı kazandan çıktıktan sonra mı takıldığını doğrulayın.
Adım 02
Orta Durumu Kontrol Edin
Temiz hava, sıcak duman, toz konsantrasyonu ve aşındırıcı bileşenler farklı konfigürasyon kararlarına yol açar.
Adım 03
Maç Direnci
Basınç seçimine kanal direnci, toz toplayıcı direnci ve baca çekiş koşulları dahil edilmelidir.
Adım 04
Malzemeyi Onayla
Sıcaklık ve korozyon riskine göre karbon çeliği, 304 paslanmaz çelik veya 316L paslanmaz çelik tartışılabilir.
Temiz-Hava Tarafı ve Baca-Gaz Tarafı Karşılaştırması
Seçim Noktası
G4-73 Temiz Hava Tarafı
Y4-73 Baca Gazı Tarafı
Neyi Onaylamalı?
Orta
Temiz hava
Duman / baca gazı
Toz, sıcaklık ve aşındırıcı bileşenler
Sıcaklık
80 dereceye eşit veya daha az
250 dereceye eşit veya daha az
Yüksek-sıcaklık yapılandırmasının gerekli olup olmadığı
Sistem Yükü
Hava besleme direnci
Toz toplayıcı ve baca direnci
Sistem genelinde gerçek basınç kaybı
Malzeme
Genellikle yapılandırması daha kolaydır
Korozyona-dirençli malzeme gerektirebilir
Karbon çeliği / 304 / 316L seçimi
Yapı ve Yapılandırma Notları
Tek-Girişli Santrifüj YapıSeri, No.8D'den No.28D'ye kadar tek-girişli santrifüj fan modelleri olarak yapılmıştır.
D-Türü İletimKazan sistemi şartlarında stabil çalışma için elastik kaplin transmisyon kullanılmaktadır.
Dönüş ve Çıkış YönüSağa-veya sola-dönüş ve çıkış açısı saha kanal yönü ile uyumlu olmalıdır.
Ana Fan BileşenleriFan, pervane, mahfaza, giriş, düzenleme cihazı ve iletim parçalarını içerir.
G4-73 Temiz Hava Tarafı Performans Verileri
Aşağıdaki G4-73 verileri ön temiz hava tarafı seçimi için kullanılır. Nihai konfigürasyon, kazan kapasitesi, gerekli hava akışı, toplam basınç ve motor özellikleriyle kontrol edilmelidir.
Modeli
Hız dev/dak
HAYIR.
Hava akışı m³/h
Toplam Basınç Pa
Motorlu Model
Güç kW
G4-73 No.8D
1450
1
16156–30993
2104–1400
Y180M-4
18.5
G4-73 No.9D
1450
1
23003–32079
2668–2559
Y200L-4
30
G4-73 No.9D
1450
2
35052–44128
2440–1775
Y225S-4
37
G4-73 No.10D
1450
1
31554–60533
3301–2194
Y250M-4
55
G4-73 No.11D
1450
1
41999–47427
4003–3986
Y280S-4
75
Daha yüksek hava akışına sahip temiz hava tarafı kazan sistemleri için daha büyük G4-73 modelleri No.12D, No.14D, No.16D, No.18D ve No.20D mevcuttur. Tüm veriler, gerçek kazan kapasitesine ve hava yolu direncine göre doğrulanabilir.
Y4-73 Baca Gazı Tarafı Performans Verileri
Aşağıdaki Y4-73 verileri ön baca gazı tarafı seçimi için kullanılır. Teklif vermeden önce duman sıcaklığı, toz toplayıcı direnci, toz içeriği ve korozyon durumu doğrulanmalıdır.
Modeli
Hız dev/dak
HAYIR.
Hava akışı m³/h
Toplam Basınç Pa
Motorlu Model
Güç kW
Y4-73 No.8D
1450
1
16156–18244
1303–1298
Y160M-4
11
Y4-73 No.8D
1450
2
20442–30993
1284–868
Y160L-4
15
Y4-73 No.9D
1450
1
23003–32079
1651–1584
Y180L-4
22
Y4-73 No.9D
1450
2
35052–44128
1511–1100
Y200L-4
30
Y4-73 No.10D
1450
1
31554–44004
2041–1959
Y225S-4
37
Daha büyük baca gazı yan sistemleri için daha büyük Y4-73 modelleri No.11D, No.12D, No.14D, No.16D, No.18D ve No.20D mevcuttur. Tam seçim, gerçek baca gazı sıcaklığına, toz toplayıcı direncine ve malzeme gereksinimine göre yapılmalıdır.
Teklif Vermeden Önce Gerekli Veriler
Fan Konumu-Hava tarafını veya baca-gazı tarafını temizleyin. Bu, modelin yönünü ve konfigürasyonunu belirler.
Sistem DirenciKanal direncini, kazan direncini, toz toplayıcı direncini ve baca çekiş durumunu dahil edin.
Çalışma SıcaklığıSıcaklık malzeme seçimini, motor düzenini ve yatak konfigürasyonunu etkiler.
Malzeme GereksinimiLütfen karbon çeliği, 304 paslanmaz çelik veya 316L paslanmaz çeliğin gerekli olup olmadığını onaylayın.
Kazan hava yolu fanı teklifi alın
Gönder: Fan Konumu|Hava akışı|Basınç|Sıcaklık|Orta|Toz Durumu|Malzeme Gereksinimi
