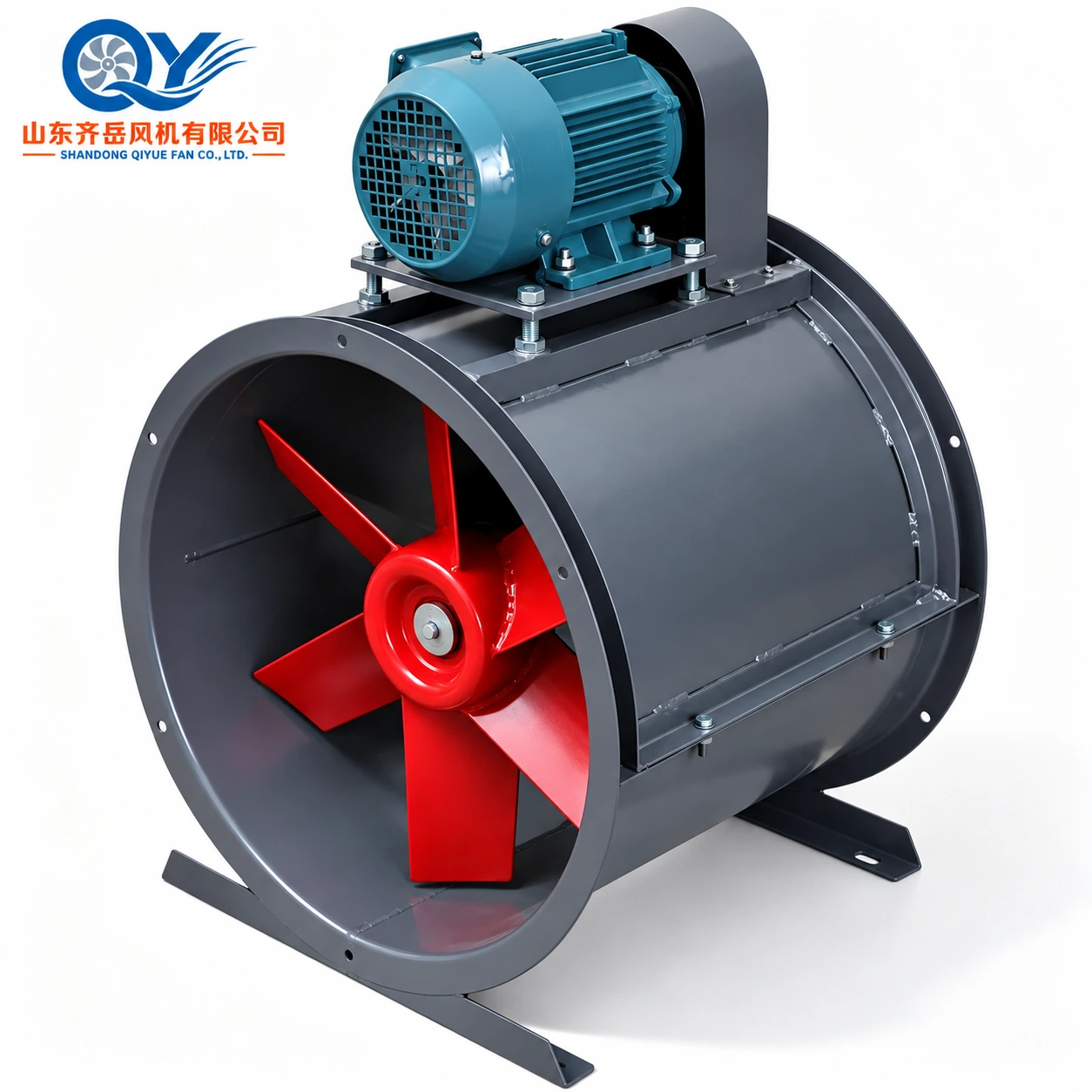

T40 eksenel akışlı fan, fabrikalarda, depolarda, ofislerde ve konutlarda genel havalandırma ve hava değişimi için tasarlanmıştır. Ayrıca ilave hava akışı ve basıncın gerekli olduğu durumlarda ısı dağıtımını ve uzun kanallı havalandırmayı da destekleyebilir.
Seri, dört-kanatlı pervane ve 15 dereceden 35 dereceye kadar beş kanat-açı ayarıyla No.2,5 ila No.10'u kapsar. Maksimum taşınan-ortam sıcaklığı 45 derecedir.
Dört-Bıçaklı Eksenel Fan ve Beş Kanatlı-Açı Ayarı
T40 serisi dört-kanatlı eksenel pervane kullanır. 15 derece, 20 derece, 25 derece, 30 derece ve 35 derecelik kanat-açısı ayarları, aynı fan boyutunda birden fazla çalışma noktası sağlar.
Farklı fan boyutları, orijinal performans verilerine göre 2900, 1450 veya 960 dev/dak çalışma hızlarını kullanır. Seçim, yalnızca fan çapı yerine gerekli hava akışı ve toplam basınca göre yapılmalıdır.
Fan Boyutuna Göre T40 Performansı
Aşağıdaki aralıklar, orijinal T40 performans tablolarında listelenen kanat-açısı ve hız koşullarını birleştirir.
960 devir/dakikada 10 Numara Performans
No.10 verileri kanat açısının arttırılmasının hava akışını, basıncı ve motor gereksinimini nasıl değiştirdiğini açıkça göstermektedir.
T40 Anahat ve Kurulum Çizimi
T40 çizimi fan kasasının ön ve yan görünümlerini, dört-kanatlı pervane düzenini, motor konumunu, montaj tabanını, flanşı ve kurulum için kullanılan boyutsal referansları sağlar.
T40 Boyutları - No.2.5 ila No.10
Aşağıdaki boyutlar teknik çizimde gösterilen A–K referanslarına karşılık gelir. Tüm değerler milimetre cinsindendir.
Ücretsiz-Hava veya Kanal Havalandırma Kurulumu
Tipik T40 Havalandırma Uygulamaları
Fabrikalar
Genel atölye havalandırması ve hava değişimi.
Depolar
Depolama binalarında hava sirkülasyonu ve havalandırma.
Ofisler ve Binalar
Geleneksel eksenel fanın uygun olduğu genel bina havalandırması.
Isı Dağılımı
Genel ısı dağılımını desteklemek için hava hareketi.
Egzoz Kanalları
Eksenel hava akışı ve ilave sistem basıncı gerektiren daha uzun egzoz kanalları.
T40 Fan Seçimi İçin Neler Gönderilmeli?
Fan sadece kanal çapına göre seçilmemelidir. Fan boyutunun, hızının ve kanat açısının birlikte kontrol edilebilmesi için gerekli çalışma noktasını ve kurulum koşullarını gönderin.
Gerekli toplam basınç (Pa)
Kanal veya serbest-hava kurulumu
Taşınan ortam ve sıcaklık
Güç kaynağı voltajı / frekansı / fazı
Kurulum alanı veya mevcut fan boyutları
Miktar ve varış ülkesi
T40 Eksenel Akış Fanı SSS
T40 eksenel akışlı fanın hava akış aralığı nedir?
No.2.5–10 serisinde ve listelenen çalışma koşullarında hava akışı 565 ila 48.200 m³/saat arasında değişir.
T40 fanı kaç kanat kullanıyor?
Orijinal T40 performans verileri dört-kanatlı bir pervaneye dayanmaktadır.
Hangi bıçak açıları mevcut?
Performans tabloları 15 derece, 20 derece, 25 derece, 30 derece ve 35 derece kanat-açısı ayarlarını listeler.
Maksimum gaz sıcaklığı nedir?
Standart taşınan-ortam sıcaklığı 45 dereceyi geçmemelidir.
T40 fanı bir kanala monte edilebilir mi?
Evet. Orijinal ürün açıklaması, egzoz kanalı sistemlerinde kullanıma izin verir ve ayrıca ek kanal basıncı gerektiğinde daha uzun kanallarda aralıklı seri montajı da açıklar.
QIYUE FAN farklı voltaj ve frekanslar için motorlar tedarik edebilir mi?
Proje güç kaynağına göre motor konfigürasyonu gözden geçirilebilir. Gerekli voltajı, frekansı ve fazı RFQ ile gönderin.
Gerekli Hava Akışını ve Basıncınızı Gönderin
QIYUE FAN, proje verilerinize göre T40 fan boyutunu, hızını, kanat açısını ve motor konfigürasyonunu inceleyebilir.
